Tips Mudah Menggambar Ulir Baut pada Inventor Professional Menggunakan Menu Coil


Guru Vokasi  - Cara membuat ulir baut menggunakan menu coil pada autodeks inventor proffesional merupakan teknik membuat ulir agar visualisasinya tampak lebih nyata. Menu coil sendiri merupakan menu yang terdapat pada software autodesk inventor yang memiliki fungsi untuk membuat sebuah objek melingkar seperti pegas. Selain itu coil sendiri juga memiliki fungsi seperti extrude baik dalam segi membentuk objek maupun memotong objek. Selain menu coil, untuk membuat profil ulir juga dapat dilakukan dengan menggunakan plugin CoolOrange Thread Modeler maupun menggunakan menu Thread yang disediakan oleh Autodesk Inventor Proffesional. Ketiga teknik tersebut memiliki tujuan yang sama yaitu membentuk profil ulir namun memiliki hasil yang berbeda. Dibawah ini merupakan perbedaan hasil dari ketiga teknik tersebut.
tutorial baut autodesk inventor
Coil
tutorial baut autodesk inventor
Cool Orange Thread Modeler
tutorial baut autodesk inventor
Thread
Ketiga gambar diatas merupakan hasil yang diperoleh dari teknik pembuatan ulir menggunakan teknik pluggin CoolOrange Thread Modeler , Thread  dan terakhir adalah teknik menggunakan coil  yang akan uraikan dibawah ini.
Langkah pertama persiapkan profil baut yang akan kita buat ulir dan bisa anda dapatkan disini atau juga anda dapatkan pada tutorial DISINI
Langkah kedua persiapkan profil geometry ulir dan anda dapatkan DISINI
Langkah Ketiga kita langsung masuk pada tutorial
  1. Posisikan profil baut seperti gambar dibawah ini
    tutorial baut autodesk inventor
  2. Klik start 2d sket arahkan kursor menuju origin, pilih salah satu plane yang memiliki posisi memotong profil baut tersebut
    tutorial baut autodesk inventor
  3. Jika sudah pada posisi sket ditengah, arahkan kursor menuju Slice Graphics (F7) untuk menampilan potongan dari profil baut tersebut.
    tutorial baut autodesk inventor
  4. Klik project cut edges untuk mempermudah dalam peletakan profil geometry ulir tersebut.
    tutorial baut autodesk inventor
  5. Buat persegi panjang dari menu rectanggle dan jangan lupa untuk mengaktifkan menu contruction sebagai bidang bantu peletakan profil geometry ulir
    tutorial baut autodesk inventor
  6. Letakkan persegi tersebut diujung batang baut
  7. Panggil profil geometry ulir dari contoh langkah kedua
    tutorial baut autodesk inventor
  8. Copy profil geometry ulir dan pastekan pada profil baut yang telah anda buat.
  9. Posisikan geometry ulir tersebut berada pada ujung persegi yang telah anda buat
    tutorial baut autodesk inventor
  10. Klik menu coil seperti pada group sweep

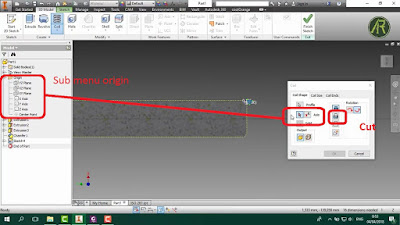

  11. Jika sudah muncul menu bar dari coil pada kursor profil klik pada gemotri ulir yang telah anda buat dan sedangkan untuk kursos axis pilih pada submenu origin dan pilih axis yang memanjang dan jangan lupa untuk memilih menu cut
    autodesk inventor bolt
  12. Pada menu coil size pada type pilih Pitch and Height Untuk Height diisi sejauh profil yang ingin dibuat Sedangkan Pitch disi dengan kisar ulir yang akan dibuat.
    autodesk inventor bolt
  13. Jika sudah Klik OK
Jika hasil yang anda buat telah membentuk profil ulir maka anda telah berhasil. Terimakasih telah membaca artikel Guru Vokasi bila ada pertanyaan bisa anda tulis pada kolom komentar jangan lupa untuk membagi artikel ini ke teman anda yang membutuhkan

Untuk lebih jelasnya bisa tonton video berikut ini
